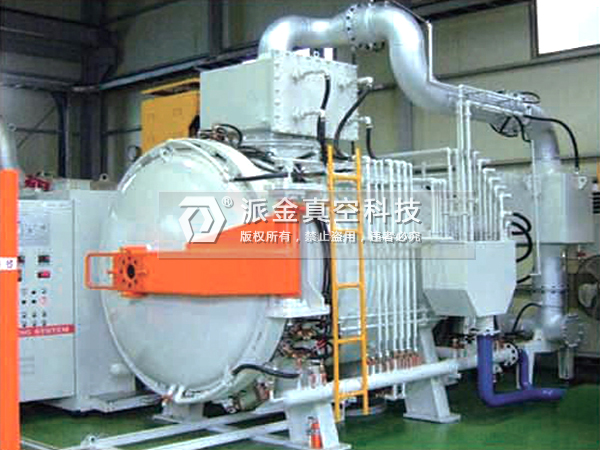

真空脱羟炉

主要用于石英制品的真空脱羟工艺。特点:1. 合理空间模块化标准设计. 2. 双层水冷炉体,高质量材质,设备整体达到电子洁净级.3. 方形╱圆形加热室设计,金属反射屏(钨钼)，360度辐射加热
4. 高真空干式真空机组，彻底解决加热室与真空腔体污染现象.5. 外置式换热循环系统,提高生产效率

分享商品：

销售电话：15318905266

真空脱羟炉

产品名称：真空脱羟炉

Name: Vacuum dehydrogenation furnace.

用途 /Use

主要用于石英制品的真空脱羟工艺

It is mainly used in vacuum dehydroxyl process of quartz products.

特点 / Characteristic:

1. 合理空间模块化标准设计

Reasonable space modularization standard design

2. 双层水冷炉体,高质量材质,设备整体达到电子洁净级

Double-layer water-cooled furnace body, high quality material, the equipment reaches the electronic clean level as a whole.

3. 方形╱圆形加热室设计,金属反射屏(钨钼)，360度辐射加热

Design of square circular heating chamber, metal reflector (tungsten and Mo), 360 degree radiation heating

4. 高真空干式真空机组，彻底解决加热室与真空腔体污染现象

High vacuum dry vacuum Unit to completely solve the pollution phenomenon of heating Chamber and vacuum cavity

5.外置式换热循环系统,提高生产效率

External heat transfer cycle system to improve production efficiency

配置选择/Configure select:

炉型结构：

Furnace structure:

单室卧式 //Single ，horizontal room

单室立式 /Single，vertical chamber

炉门开启方式： Furnace door opening mode：

回转式

rotary

平开式

Flat type

真空泵组和真空计；

Vacuum pump set and vacuum gauge：

进口

Imported

高品质国产

High quality

Made in China

真空度：

Vacuum degree：

高真空

High vacuum

中真空

Medium vacuum

PLC:

西门子

Siemens

欧姆龙

OMRON

三菱

Mitsubishi

温控仪表

Thermostat meter：

欧陆

EUROTHERM

导电

Electric conduction

热电偶 :

Thermocouple：

C分度号（钨套管/钼套管）

C score number (tungsten casing / Mo casing)

记录仪 :

Grapher :

有纸记录仪

Paper recorder

无纸记录仪

Paperless recorder

人机界面:

Human-computer interface

模拟屏

Analog screen

计算机触摸屏

Computer touch screen

电器元件

Electrical component：

高品质国产

High quality domestic

施耐德

Schneider

西门子

Siemens

产品规格/ Specifications：

注：特殊规格要求可根据客户要求定制

Note: special specification requirements can be customized according to customer requirements

以下参数可根据工艺要求调整，不作为验收依据，具体以技术方案和协议为准

The following parameters may be adjusted according to the process requirements and shall not be used as the basis for acceptance, depending on the technical scheme and agreement

技术参数 /Technical parameter：

型号 Model	PJ-TQ336	PJ-FS337	PJ-FS448	PJ-FS5515	PJ-FS7718
有效尺寸 (mm) Effective size	300×300×600	350×350×700	400×400×800	500×500×1500	700×700×1800
承载量 (kg) Bearing capacity	120	200	300	400	600
最高温度 (℃) Max. temperature	1300	1300	1300	1300	1300
升温速度（℃）Heating rate	室温-1100 ≤ 60分钟 Room temperature-1100 ≤ 60 minutes
均温性 (±℃) Uniform temperature property	±3	±3	±3	±3	±3
极限真空 (Pa) Ultimate vacuum	310^-1Pa /310^-3Pa
压升率 (Pa/h) Pressure rise rate	0.5	0.5	0.5	0.5	0.5
适用介质 Applicable medium	氮气(N2)/氩气(Ar) Nitrogen (N2)/ Argon (Ar)
烧结工艺 Sintering process	真空调压烧结/（分压；微压） Vacuum pressure regulating sintering / (partial pressure; micro pressure)
冷却工艺 Cooling process	真空，封闭(加压) /强制(加压) Vacuum, closed (pressurized)/ forced (pressurized)
气压冷强 (bar) Air pressure and cold intensity	≤2	≤2	≤2	≤2	≤2
控制方式 Control method	手动/ 自动 Manual/ Automatic
