MCGS组态软件在真空热处理炉中的应用

　　本文简单介绍了MCGS组态软件在真空热处理炉控制系统设计中的应用以及利用MCGS组态软件制作真空热处理炉实时监控画面的过程。

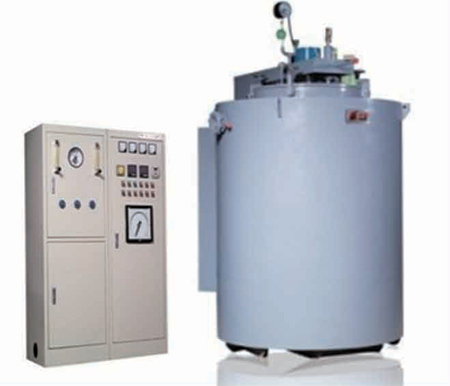

　　真空热处理炉是真空应用设备中应用非常广泛的设备,主要用于钎接、退火、烘干等方面。其电气控制可分为真空系统的控制和炉内温度的控制。电气控制要求复杂,接线繁琐。虽然PLC在控制系统中的应用使得控制的自动化水平有了很大的提高,但PLC控制系统最大的缺点是过程监控功能有限,无法显示生产过程流程,对过程中需要显示、记录、报警的数据处理困难。而在系统中对炉内真空度、炉内温度的控制对被加工工件的质量有重要的影响,一般通过记录仪进行记录。但传统仪表的显示、记录方式笨重,对生产流程的显示无法实现,因此组成以PLC为下位控制,计算机为上位控制的系统以实现生产过程监控、数据显示,数据记录,报警显示等功能。本文主要介绍MCGS组态软件在上位计算机组态中的应用。

　　整个系统主要由真空系统、加热系统等构成。其中真空泵、真空阀门的开关均有严格的联锁、互锁要求,若阀门开关顺序有误可能造成设备的损坏。
