单室卧式/立式退火真空炉

用于高合金工具钢、模具钢、轴承钢、高速钢、电工磁性材料、有色金属、不锈钢及精密合金材料的光亮退火、时效硬化处理；有色金属的再结晶时效处理

分享商品：

销售电话：15318905266

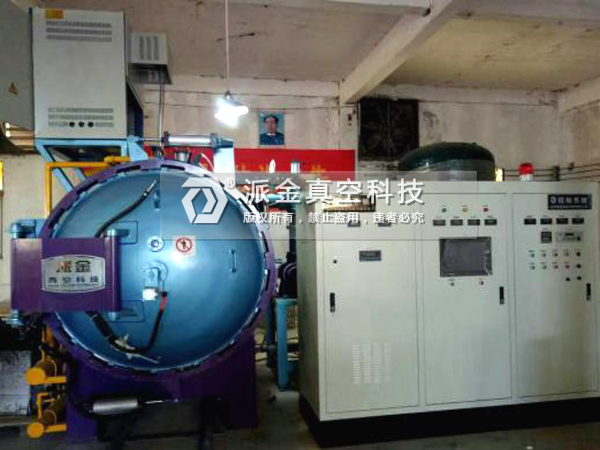

单室卧式/立式退火真空炉

产品名称：单室卧式/立式退火真空炉

Name: single chamber horizontal / vertical annealing vacuum furnace

规格：见技术参数 /Specification: Technical parameters attached

适用于高合金工具钢、模具钢、轴承钢、高速钢、电工磁性材料、有色金属、不锈钢及精密合金材料的光亮退火、时效硬化处理；有色金属的再结晶时效处理

It is suitable for bright annealing and aging hardening of high alloy tool steel, die steel, bearing steel, high speed steel, electrician magnetic material, non-ferrous metal, stainless steel and precision alloy material.。

特点 /characteristic：

1. 加热元件采用多区控温布置，温度均匀性达±3℃

The heating element is arranged by multi-zone temperature control, and the temperature uniformity is up to ±3 ℃.

2. 采用石墨毡/金属屏为加热室隔热层

Using graphite felt / metal screen as heat insulation layer in heating chamber.

3. 对流风机搅拌循环，加热时间短，热效率高

The mixing cycle of countercurrent fan is short in heating time and high in thermal efficiency.。

4. 编程工艺灵活输入，机械动作稳定可靠，故障自动报警/显示

Flexible input of programming process, stable and reliable mechanical action, automatic alarm / display of fault.

5. 风机变频驱动、热区九点测温

Fan frequency conversion drive, hot zone 9 temperature measurement。　　

6. 全智能化工业计算机控制系统并有一套手动操作系统

Fully intelligent chemical industry computer control system and a manual operating system。

7. 操作简洁、编程工艺灵活输入、机械动作稳定可靠

Simple operation, flexible input of programming process, stable and reliable mechanical action.

8. 手动/半自动/自动故障自动报警/显示

Manual / semi-automatic / automatic fault automatic alarm / display.

配置选择/Configure select:

炉型结构：

Furnace structure:

卧式

Horizontal type

立式

Vertical

井室

Well chamber

炉门开启方式： Furnace door opening mode：

回转式

Rotary

平开式

Flat type

垂直升降式

Vertical lifting type

气冷方式 /Air-cooling mode:

炉体内置换热器循环冷却

Circulating cooling of displacement heater in furnace body

炉胆 /Flue：

石墨加热元件与石墨毡复合屏合成结构；

Synthesis structure of Graphite heating element and Graphite felt Composite screen

钼加热元件与金属隔热屏合成结构；

The composite structure of Mo heating element and metal thermal insulation screen;

真空泵组和真空计；

Vacuum pump set and vacuum gauge：

进口

Imported

高品质国产

High quality

Made in China

真空度：

Vacuum degree：

高真空

High vacuum

中真空

Medium vacuum

PLC:

西门子

Siemens

欧姆龙

OMRON

三菱

Mitsubishi

温控仪表

Thermostat meter：

欧陆

EUROTHERM

导电

Electric conduction

热电偶 :

Thermocouple：

N型分度号

N-type dividing number

记录仪 :

Grapher :

有纸记录仪

Paper recorder

无纸记录仪

Paperless recorder

人机界面:

Human-computer interface

模拟屏

Analog screen

计算机触摸屏

Computer touch screen

电器元件

Electrical component：

高品质国产

High quality domestic

施耐德

Schneider

西门子

Siemens

产品 规格/ Specifications：

注：特殊规格要求可根据客户要求定制

Note: Special specification requirements can be customized according to customer requirements

以下参数可根据工艺要求调整，不作为验收依据，具体以技术方案和协议为准

The following parameters may be adjusted according to the process requirements and shall not be used as the basis for acceptance, depending on the technical scheme and agreement

参数/型号 Parameter/ Model	PJ-TH446	PJ-TH557	PJ-TH669	PJ-TH7711	PJ-TH8812	PJ-TH9916
有效热区W×H×L Effective hot zone	400×400×600	500×500×700	600×600×900	700×700×1100	800×800×1200	900×900×1600
装载重量（KG） Load weight	200	300	500	800	1200	2000
最高温度（℃） Max.temprature	1100	1100	1100	1100	1100	1100
炉温均匀性（℃） Furnace temperature uniformity	±5	±5	±5	±5	±5	±5
真空度（Pa） Vacuum degree	4.0 E -1/ 6.7 E -3	4.0 E -1/ 6.7 E -3	4.0 E -1/ 6.7 E -3	4.0 E -1/ 6.7 E -3	4.0 E -1/ 6.7 E -3	4.0 E -1/ 6.7 E -3
压升率（Pa/H） Pressure rising rate	≤0.5	≤0.5	≤0.5	≤0.5	≤0.5	≤0.5
气冷压力（bar） Air cooling pressure	2	2	2	2	2	2
冷却气体（99.995％） Cooling gas	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He
