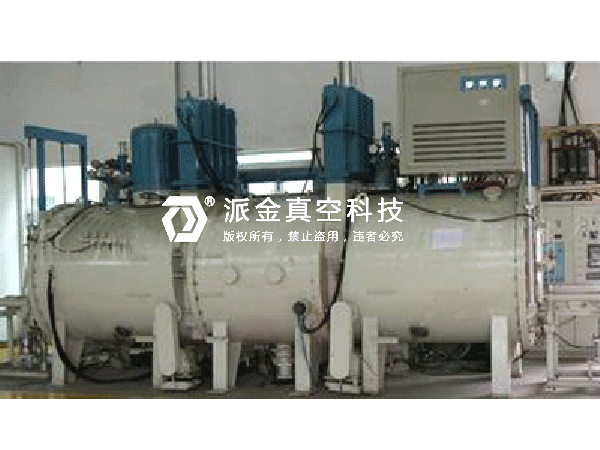

三室钎焊真空炉

主要用于汽车散热器，空调蒸发器，冷凝器，雷达网络天线等铝合金制品的真空钎焊。

分享商品：

销售电话：15318905266

三室钎焊真空炉

产品名称：三室钎焊真空炉

Name: Three-chamber vacuum aluminum brazing furnace

规格：详见技术参数 /Specifications: Refer to technical parameters for details

用途 /use：

主要用于汽车散热器，空调蒸发器，冷凝器，雷达网络天线等铝合金制品的真空钎焊。

It is mainly used for vacuum brazing of aluminum alloy products such as automobile radiator, air conditioning evaporator, condenser, radar network antenna and so on.
特点 /characteristic：

★ 托辊式料车运行系统

Running system of roller type material truck

★ 预热室对工件提前预热

Preheat the workpiece in advance

★ 方形/圆形加热室设计,金属反射屏，360度辐射加热

Square / circular heating chamber design, metal reflector, 360 degree radiation heating

★ 多区独立控温、低温对流加热

Multi-zone independent temperature control, low temperature convective heating

★ 内/外循环冷却方式

Internal / external circulation cooling mode

★ 抽气口增加真空冷凝扑集器

Adding vacuum condensation and Collector at exhaust Port

★ 高真空机组恢复时间快

Fast recovery time of High vacuum Unit

★ 精确工艺控制获得始终如一的产品重现性

Accurate process control achieves consistent product reproducibility

配置选择/Configure select:

炉型结构：

Furnace structure:

卧式三室 /Horizontal three rooms

可设计流水线组合，多台钎焊炉共用一套真空系统，炉外运输系统

Can be designed assembly line combination, multiple brazing furnaces share a set of vacuum system, out-of-furnace transportation system

炉门开启方式： Furnace door opening mode：

回转式

Rotary

平开式

Flat type

炉胆 /Flue：

镍带加热元件与金属隔热屏合成结构

Synthesis structure of Ni Strip heating element and Metal Insulation screen

钼加热元件与金属隔热屏合成结构

Composite structure of Molybdate heating element and Metal Insulation screen

真空泵组和真空计；

Vacuum pump set and vacuum gauge：

进口

Imported

高品质国产

High quality

Made in China

真空度：

Vacuum degree：

高真空

High vacuum

PLC:

西门子

siemens

欧姆龙

OMRON

三菱

Mitsubishi

温控仪表

Thermostat meter：

欧陆

EUROTHERM

导电

Electric conduction

热电偶 :

Thermocouple：

N分度号

N score number

记录仪 :

Grapher :

有纸记录仪

Paper recorder

无纸记录仪

Paperless recorder

人机界面:

Human-computer interface

模拟屏

Analog screen

计算机触摸屏

Computer touch screen

电器元件

Electrical component：

高品质国产

High quality domestic

施耐德

Schneider

西门子

Siemens

产品规格/ Specifications：

注：特殊规格要求可根据客户要求定制

Note: Special specification requirements can be customized according to customer requirements

以下参数可根据工艺要求调整，不作为验收依据，具体以技术方案和协议为准

The following parameters may be adjusted according to the process requirements and shall not be used as the basis for acceptance, depending on the technical scheme and agreement.

参数/型号 Parameter/ Model	PJ-GQ557	PJ-GQ669	PJ-GQ7711	PJ-GQ8812	PJ-GQ9916
有效热区W×H×L Effective hot zone	500×500×700	600×600×900	700×700×1100	800×800×1200	900×900×1600
装载重量（KG） load weight	300	500	800	1200	2000
最高温度（℃） Max.temprature	700	700	700	700	700
炉温均匀性（℃） Furnace temperature uniformity	±5	±5	±5	±5	±5
真空度（Pa） vacuum degree	4.0 E -1/ 6.7 E -3	4.0 E -1/ 6.7 E -3	4.0 E -1/ 6.7 E -3	4.0 E -1/ 6.7 E -3	4.0 E -1/ 6.7 E -3
压升率（Pa） Pressure rise rate	≤0.5	≤0.5	≤0.5	≤0.5	≤0.5
适用介质 Applicable medium	氮气/氩气 Nitrogen / argon	氮气/氩气 Nitrogen / argon	氮气/氩气 Nitrogen / argon	氮气/氩气 Nitrogen / argon	氮气/氩气 Nitrogen / argon
气冷压强（bar） Air cooling pressure	≤2	≤2	≤2	≤2	≤2
冷却工艺 Cooling process	真空/分压/微压/正压 Vacuum / partial pressure / micro pressure / positive pressure
冷却速度（min） cooling velocity	1000-500℃　10min
