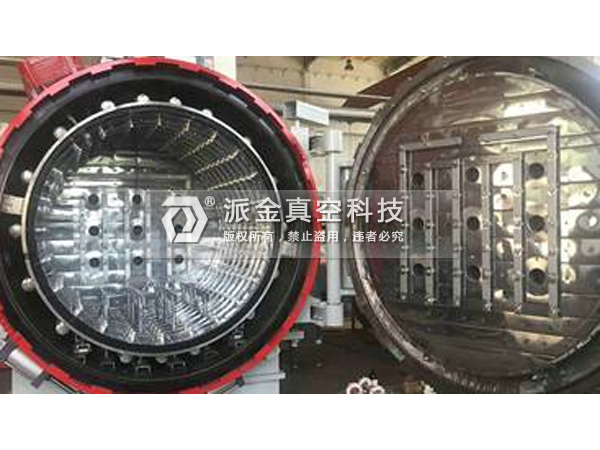

高温不锈钢真空钎焊炉

PJ-GQ系列真空钎焊炉是一种非常成熟和完善的真空热处理设备，其出色的性能和独特的设计为应用提供广泛空间，主要用途；不锈钢，高温合金，有色金属，硬性合金及异形非标件的真空钎焊工艺。

分享商品：

销售电话：15318905266

高温不锈钢真空钎焊炉

产品名称：高温不锈钢真空钎焊炉

Name: Vacuum Brazing Stainless Steel Furnace for High Temperature

规格：详见技术参数 /Specifications: Refer to technical parameters for details

用途/Use:

Type PJ-GQ series vacuum brazing furnace is a very mature and perfect vacuum heat treatment equipment, its excellent performance and unique design provide a wide range of applications, the main uses; stainless steel, superalloys, non-ferrous metals, hard alloys and special-shaped non-standard parts of vacuum brazing technology。

特点/Characteristics:

★ 精确工艺控制获得始终如一的产品重现性

Accurate process control achieves consistent product reproducibility

★ 合理空间模块化标准设计

Rational spatial modularity standard design.

★ 大面积换热器，内外循环风机具有一定的淬火功能

Large area heat exchanger, internal and external circulation fan has certain quenching function.

★ 真空分压/多区控温功能

Vacuum partial pressure / multi-area temperature control function

★ 真空冷凝捕集器减少机组污染

Reduction of Unit pollution by vacuum Coagulation Collector

★ 可靠料车转移系统

Reliable material vehicle transfer system

配置选择/Configure select:

炉型结构：

Furnace structure:

单室卧式 //Single, horizontal room

单室立式 /single,vertical chamber

可设计流水线组合，多台烧结炉共用一套真空系统，炉外运输系统

Can be designed assembly line combination, multiple sintering furnaces share a set of vacuum system, out-of-furnace transportation syst

炉门开启方式： Furnace door opening mode：

回转式

Rotary

平开式

Flat type

炉胆 /Flue：

石墨加热元件与石墨毡复合屏合成结构

Synthesis structure of Graphite heating element and Graphite felt Composite screen

钼加热元件与金属隔热屏合成结构

Composite structure of Molybdate heating element and Metal Insulation screen

真空泵组和真空计；

Vacuum pump set and vacuum gauge：

进口

Imported

高品质国产

High quality

Made in China

真空度：

Vacuum degree：

高真空

High vacuum

中真空

medium vacuum

PLC:

西门子

siemens

欧姆龙

OMRON

三菱

Mitsubishi

温控仪表

Thermostat meter：

欧陆

EUROTHERM

导电

Electric conduction

热电偶 :

Thermocouple：

S分度号

S fraction number

记录仪 :

Grapher :

有纸记录仪

Paper recorder

无纸记录仪

Paperless recorder

人机界面:

Human-computer interface

模拟屏

Analog screen

计算机触摸屏

Computer touch screen

电器元件

Electrical component：

高品质国产

High quality

Made in China

施耐德

Schneider

西门子

Siemens

产品规格/ Specifications：

注：特殊规格要求可根据客户要求定制

Note: Special specification requirements can be customized according to customer requirements

以下参数可根据工艺要求调整，不作为验收依据，具体以技术方案和协议为准

The following parameters may be adjusted according to the process requirements and shall not be used as the basis for acceptance, depending on the technical scheme and agreement.

参数/型号 Parameter/ Model	PJ-GQ557	PJ-GQ669	PJ-GQ7711	PJ-GQ8812	PJ-GQ9916
有效热区W×H×L Effective hot zone	500×500×700	600×600×900	700×700×1100	800×800×1200	900×900×1600
装载重量（KG） Load weight	300	500	800	1200	2000
最高温度（℃） Max.temprature	1350	1350	1350	1350	1350
炉温均匀性（℃） Furnace temperature uniformity	±5	±5	±5	±5	±5
真空度（Pa） Vacuum degree	4.0 E -1/ 6.7 E -3	4.0 E -1/ 6.7 E -3	4.0 E -1/ 6.7 E -3	4.0 E -1/ 6.7 E -3	4.0 E -1/ 6.7 E -3
压升率（Pa） Pressure rise rate	≤0.5	≤0.5	≤0.5	≤0.5	≤0.5
适用介质 Applicable medium	氮气/氩气 Nitrogen / argon	氮气/氩气 Nitrogen / argon	氮气/氩气 Nitrogen / argon	氮气/氩气 Nitrogen / argon	氮气/氩气 Nitrogen / argon
气冷压强（bar） Air cooling pressure	≤2	≤2	≤2	≤2	≤2
冷却工艺 Cooling process	真空/分压/微压/正压 Vacuum / partial pressure / micro pressure / positive pressure
冷却速度（min） Cooling velocity	1000-500℃　10min
